Соединение костей туловища


Соединения позвонков

 Соединения позвонков.
Сагиттальный распил на уровне двух поясничных позвонков. 1-тело позвонка; 2-студенистое ядро межпозвоночного диска; 3-передняя продольная связка; 4-фиброзное кольцо межпозвоночного диска; 5-верхний суставной отросток поясничного позвонка; 6- задняя продольная связка; 7-межпозвоночное отверстие; 8-желтая связка; 9-суставная капсула дугоотростчатого (межпозвоночного) сустава; 10-межостистая связка; 11-надости-стая связка.
Атланто-затылочный и атланто-осевые суставы

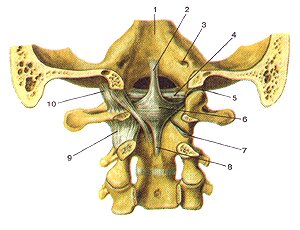

 Атланто-затылочный и атланто-осевые суставы (articulatio atlanto-occipitalis et articulationes atlantoaxialis).
Вид спереди (со стороны позвоночного канала). Твердая мозговая оболочка и покровная мембрана удалены. 1-затылочная кость; 2-мродольные пучки крестообразной связки атланта; 3-канал подъязычного нерва (подъязычный канал); 4-крыловидная связка; 5-суставная щель атланто-затылочного сустава; 6-крестообразная связка атланта; 7-суставная шельбоко-вого атланто-осевого сустава; 8-продольные пучки крестообразной связки атланта; 9-капсула атланто-затылочного сустава.
Срединный атланто-осевой сустав

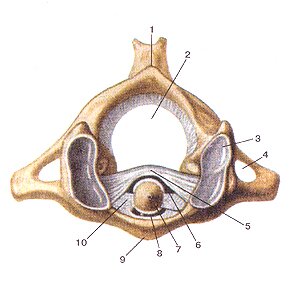

 Срединный атланто-осевой сустав (articulatio atlantoaxialis mediana). Вид сверху. 1-задний бугорок атланта; 2-позвоночное отверстие; 3-верхняя суставная ямка (атланта); 4-отверстие поперечного отростка атланта; 5-поперечная связка атланта; 6-срединный атланто-осевой сустав (задняя часть); 7-зуб осевого позвонка; 8-срединный атланто-осевой сустав (передняя часть); 9-передний бугорок атланта; 10-крыловидная связка.
Срединный атланто-осевой сустав
 Срединный атланто-осевой сустав (articulatio allantoaxialis mediana). Сагиттальный разрез. 1-передняя продольная связка; 2-тело осевого позвонка; 3-попе-речная связка атланта; 4-атланто-осевой сустав (задняя часть); 5-атланто-осевой сустав (передняя часть); 6-зуб осевого позвонка; 7-передняя дуга атланта; 8-связка верхушки зуба; 9-передняя атланто-затылочная мембрана; 10-покровная мембрана; 11-по-звоночная артерия; 12-твердая мозговая оболочка; 13-затылоч-ная кость(чешуя); 14-задняя луга атланта; 15-1 и II спинномозговые нервы.
Ребсрно-позвоночные суставы
 Ребсрно-позвоночные суставы
(articulationescostovertebralis).
Поперечный разрез через позвоночный столб на уровне VI грудного позвонка.
1-тело VI грудного позвонка; 2-лучистая связка головки ребра; 3-сустав головки ребра; 4-головка ребра; 5-медиальная реберно-иомеречная связка; 6-бугорок ребра; 7-реберно-поперечный сустав; 8-попсрсчпый отросток VII грудного позвонка; 9-позвоноч-ное отверстие; 10-желтая связка; II-задняя продольная связка; 12-верхний суставной отросток VI грудного позвонка; 13-ребер-но-поперечный сустав. 14-реберно-поперечная связка: 15-медиальная реберно-поперечная связка; 16-лучистая связка головки ребра; 17-передняя продольная связка.
Связки реберно-позвоночных суставов
 Связки реберно-позвоночных суставов. Вид сбоку. 1-верхняя реберная ямка; 2-верхний суставной отросток грудного позвонка; 3-реберная ямка поперечного отростка; 4- межпоперечная связка; 5-лучистая связка головки ребра; 6-реберно-попе-речные отверстия; 7-верхняя реберно-поперечная связка; 8-межпозвоночные диски; 9-передняя продольная связка.
