Органы слуха и равновесия

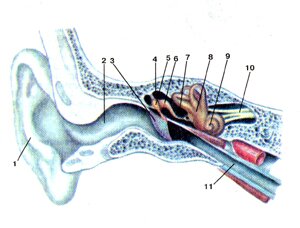

Преддверно-улитковый орган

 Преддверно-улитковый орган (organum vestibulo-cochleare). Фронтальный разрез через наружный слуховой проход.
I-ушная раковина; 2-наружный слуховой ироход; 3-барабанная перепонка; 4-барабанная полость; 5-молоточек; 6-наковальня; 7-стремя; 8-преддверие; 9-улитка; !0-преддверно-улитковый нерв; 11 -слуховая труба.

Слуховые косточки

 Слуховые косточки (ossicula auditis), правые. I-молоточек; 2-головка молоточка; 3-наковальне-молоточковый сустав; 4-наковальня; 5-короткая ножка наковальни; 6-длинная ножка наковальни; 7-наковальне-стременной сустав; 8-стремя; 9-задняя ножка стремени; 10-основание стремени; 11-передняя ножка стремени; 12-рукоятка молоточка; 13-передний отросток молоточка.

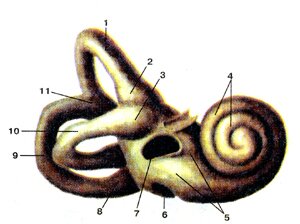

Костный лабиринт внутреннего уха

 Костный лабиринт (labyrinthus osseus) внутреннего уха; правый. Вид сбоку и спереди.
1-передний полукружный канал; 2-передняя костная ампула; 3-латеральная костная ампула; 4-улитка; 5-преддверие; 6-окно улитки (круглое окно); 7-окно преддверия (овальное окно); 8-задняя костная ампула; 9-задний полукружный канал; 10-лате-ральный полукружный канал; 11-общая костная ножка.

Схема взаимоотношений костного лабиринта и находящегося внутри него перепончатого лабиринта

 Схема взаимоотношений костного лабиринта и находящегося внутри него перепончатого лабиринта.
Перепончатый лабиринт показан темно-зеленым; псрилимфатическая пространство - светло-зеленым. 1-костное вещество пирамиды височной кости; 2-задний пол; кружный проток; 3-латеральный полукружный проток; 4-пере, ний полукружный проток; 5-ампулы полукружных протоко 6-эндолимфатический мешочек; 7-эллиптический мешочек (м; точка); 8-эндолимфатический проток; 9-проток, соединякмш эллиптический и сферический мешочки; 10-сферический меш< чек; 11-улитковый проток; 12-лестница преддверия; 13-6apa6ai ная лестница; 14-соединяющий проток; 15-каналец улитк 16-вторичная барабанная перепонка; 17-стремя; 18-предверие

Схема распространения звуковой волны  в наружном; среднем и внутреннем ухе

 Схема распространения звуковой волны (показано стрелками) в наружном; среднем и внутреннем ухе. I-барабанная перепонка; 2-молоточек; 3-наковальня; 4-стремя; 5-круглое окно; 6-барабанная лестница; 7-улитковый проток; 8-лсстнииа преддверия.

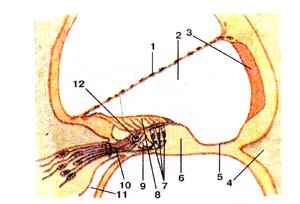

Схема строения улиткового протока

 Схема строения улиткового протока. Поперечный разрез.
1-преддверная мембрана; 2-улитковый проток; 3-сосудистая пс лоска; 4-костная стенка спирального канала улитки; 5-базиляр ная пластинка; 6-спиральный (кортиев) орган; 7-наружные воле сковые клетки спирального органа; 8-покровная мембран; 9-внутренний туннель; 10-нервные волокна; 11-спиральный узе улитки; 12-внутренняя волосковая клетки.
